100A角型定水位閥是一種隔膜式調節水箱和水塔液面高度的閥門。閥門由一特殊強化尼龍膜片將其分為上下兩個腔室，當液面達到設定位置時，浮球?qū)чy關閉，上腔壓力大于下腔，閥門關閉，即停止供水．當液面下降超過預設位置，浮球?qū)чy開啟，上腔壓力小于下腔壓力，閥門開啟．閥門向池內供水。角型定水位閥安裝方便，可省去管道彎頭，節省安裝空間。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠、成本低。浮球可隨水池的高度和距離安裝。
主要技術參數
適用介質：潔凈水
使用壓力：0.2～1.0MPa
介質溫度：O～80℃
公稱壓力：0.6、1.0、1.6MPa
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |

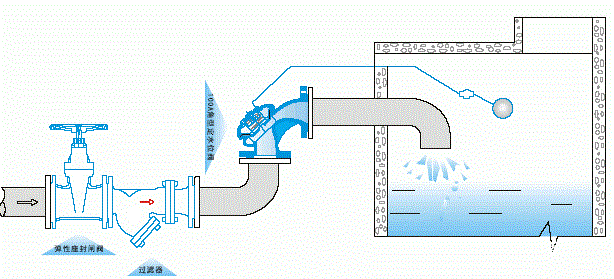

安裝示意圖
|
