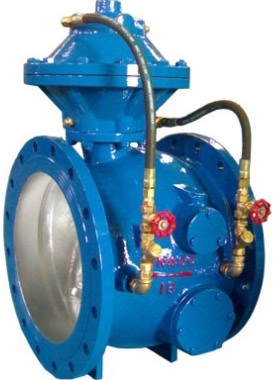

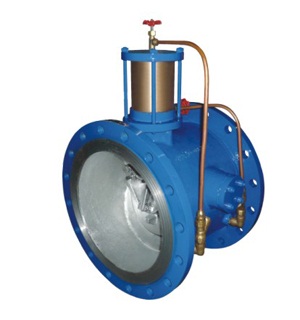

管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統。可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構最新穎、性能最先進、運行最可靠的泵站新型控制設備。
特點
（1）本閥門由上下碳鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
（2）工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。
應用工況
在泥沙和雜物較多的一些工況（如黃河水質，污水處理系統等），閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊工況，閥門開關時水錘很大，導致閥門開關時響聲巨大，甚至造成事故。
主要技術參數
|
公稱通徑DN(mm) |
適用溫度℃ |
適用介質 |
流阻系數 |
最低工作壓力(Mpa) |
|
DN150-DN2000 |
0-80 |
泥污、污水
油品、海水 |
0.3-1.1 |
≥0.1 |
|
關閥時間(可調) |
開閥時間(可調) |
結構長度標準 |
法蘭標準 |
泄漏量 |
|
快關1-3秒
慢關5-90秒 |
20-60秒 |
GB2221-89 |
GB/T79-94 |
GB/T13927-92 |
主要零件材料
|
零件名稱 |
閥體 |
閥心 |
閥軸 |
密封面 |
填料 |
|
材料名稱 |
球墨鑄鐵 |
球墨鑄鐵 |
不銹鋼 |
丁腈橡膠 |
O型密封圈 |
|
碳鋼 |
碳鋼 |
不銹鐵 |
|
不銹鋼 |
不銹鋼 |

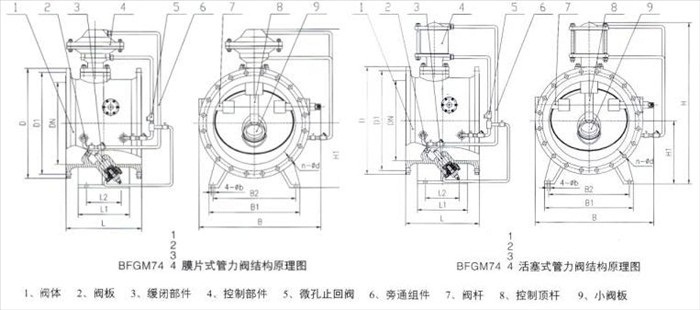

主要外形尺寸
|
公稱
通徑 |
長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
|
1.6 Mpa |
2.5 Mpa |
|
毫米 |
L |
L1 |
L2 |
H |
H1 |
B |
B1 |
B2 |
n-b |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
200 |
190 |
|
|
520 |
|
355 |
|
|
|
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
250 |
|
|
580 |
|
420 |
|
|
|
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
270 |
|
|
710 |
|
490 |
|
|
|
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
290 |
|
|
770 |
|
560 |
|
|
|
520 |
470 |
16-26 |
555 |
490 |
16-33 |
|
400 |
406 |
|
|
830 |
|
625 |
|
|
|
580 |
525 |
16-30 |
620 |
550 |
16-36 |
|
450 |
432 |
|
|
870 |
|
685 |
|
|
|
640 |
585 |
20-30 |
670 |
600 |
20-36 |
|
500 |
457 |
|
|
930 |
|
720 |
|
|
|
715 |
650 |
20-33 |
730 |
660 |
20-36 |
|
600 |
508 |
|
|
1090 |
|
910 |
|
|
|
840 |
770 |
20-36 |
845 |
770 |
20-39 |
|
700 |
610 |
300 |
240 |
1260 |
520 |
1050 |
760 |
650 |
4-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
660 |
360 |
220 |
1440 |
600 |
1170 |
820 |
720 |
4-30 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
711 |
420 |
300 |
1535 |
650 |
1315 |
950 |
820 |
4-30 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
811 |
460 |
350 |
1750 |
700 |
1460 |
1040 |
900 |
4-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-55 |
|
1200 |
850 |
500 |
410 |
1960 |
800 |
1580 |
1240 |
1070 |
4-36 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-55 |
|
1400 |
950 |
620 |
500 |
2250 |
900 |
1900 |
1400 |
1250 |
4-36 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-60 |
|
1600 |
1100 |
750 |
600 |
2500 |
1020 |
2100 |
1520 |
1300 |
4-36 |
1930 |
1820 |
40-55 |
1975 |
1860 |
40-60 |
|
1800 |
1200 |
850 |
680 |
2820 |
1150 |
2400 |
1620 |
1400 |
4-36 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-68 |
|
2000 |
1300 |
980 |
820 |
3150 |
1250 |
2750 |
1800 |
1550 |
4-48 |
2345 |
2230 |
48-60 |
2415 |
2280 |
48-68 |
|
