特性
1. 制造標準: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
主要零件材料
|
序號 |
零件名稱 |
材質 |
|
1 |
法蘭 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
閥體 |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
閥蓋墊片 |
紫銅PTFE |
|
4 |
閥蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料墊 |
PTFE 柔性石墨、金屬盤根 |
|
6 |
填料 |
PTFE 柔性石墨 |
|
7 |
填料壓蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
鎖緊螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
閥桿 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手輪 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
帶帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |

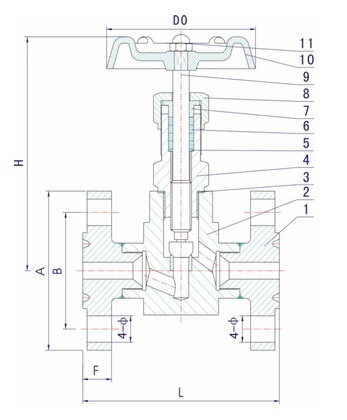

主要外形尺寸
|
公稱通徑 DN |
A |
B |
C |
F |
N-ø |
L |
H |
D0 |
|
DN10 |
90 |
60 |
41 |
14 |
4-ø14 |
130 |
90 |
60 |
|
DN15 |
95 |
65 |
46 |
14 |
4-ø14 |
132 |
90 |
60 |
|
DN20 |
105 |
75 |
56 |
16 |
4-ø14 |
150 |
105 |
80 |
|
DN25 |
115 |
85 |
65 |
16 |
4-ø14 |
150 |
120 |
100 |
|
