ZCZG/ZCZH高溫高壓電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
結構特點
耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體徹底隔離
結構原理
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，
主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

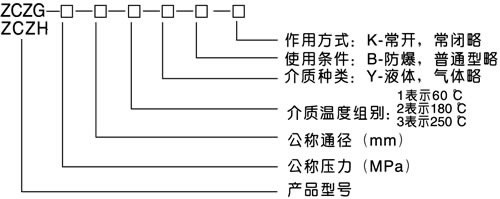

型號說明
技術參數
|
介質溫度℃ |
ZCZG |
≤250 |
|
ZCZH |
≤400 |
|
公稱壓力（MPa） |
ZCZG |
2.5 |
|
ZCZH |
4.0 |
|
工作壓差（MPa） |
ZCZG |
0.1-2.5 |
|
ZCZH |
0.1-4.0 |
|
公稱通徑（MPa） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
功耗 |
130VA |
480VA |
|
電源電壓 |
AC220V DC 24V 其余規格可作特殊訂貨 |
|
額定流量系數（KV） |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
58 |
85 |
154 |
|
泄漏量（ml/min） |
按JB/T7352-94·F規定 |

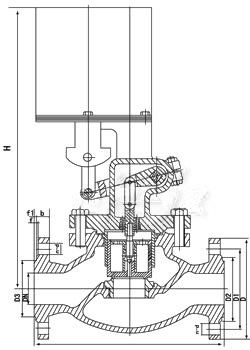

安裝尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f1 |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
34 |
41 |
16 |
4 |
2 |
4-Ø14 |
|
15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4-Ø14 |
|
20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4-Ø14 |
|
25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4-Ø14 |
|
32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4-Ø18 |
|
40 |
260 |
460 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4-Ø18 |
|
50 |
300 |
460 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4-Ø18 |
|
65 |
290 |
433 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
8-Ø18 |
|
80 |
310 |
433 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
8-Ø18 |
|
100 |
350 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
8-Ø22 |
|
