A21H彈簧微啟式外螺紋安全閥 |
| A21H彈簧微啟式外螺紋安全閥詳細說明 |
A21H彈簧微啟式外螺紋安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上。A21W型適用于工作溫度≤200℃含腐蝕性的氣體或液體的設備和管路上，A21F型適用于工作溫度≤200℃的液化氣、石油氣等設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備和管路安全運行。
|
工作溫度 |
A21H型≤200℃ A21W型≤200℃ A21F型-40℃～80℃ |
|
適用介質 |
RA21H型適用空氣、氨、石油氣、水等 RA21W型適用腐蝕性氣體或液體 RA21F適用液化石油氣 |

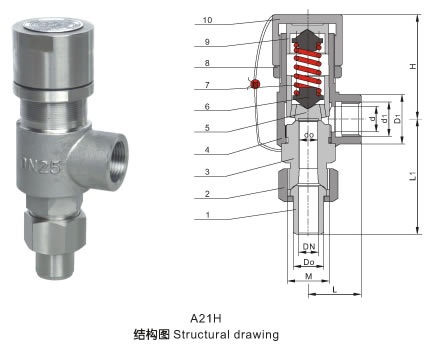

主要外形尺寸
|
公稱通徑DN/mm |
尺寸(mm) |
|
D0 |
d0 |
L |
L1 |
G |
|
15 |
20 |
12 |
35 |
65 |
G1/2" |
|
20 |
25 |
16 |
42 |
76 |
G3/4" |
|
25 |
31 |
20 |
50 |
84 |
G1" |
|
32 |
ZG1 1/4" |
25 |
55 |
85 |
G1 1/4" |
|
40 |
ZG1 1/2" |
32 |
55 |
84 |
G1 1/2" |
|
50 |
AG2" |
40 |
67 |
101 |
G2" |
|
65 |
ZG2 1/2" |
50 |
76 |
120 |
G2 1/2" |
|
80 |
ZG3" |
65 |
83 |
135 |
G3" |
|
|
|
|
|
| |
|
|
|
| |
|
|
