Q41F軟密封球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，是近十幾年來發展最快的閥門品種之一。軟密封球閥是由旋塞閥演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。軟密封球閥在管道上主要用于切斷、分配和改變介質流動方向，在化工產品、醫藥和食品經營種；在水電、火電和核電的電力經營系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金經營系統中得以廣泛的應用，是一種與經營建設、國防建設和人民生活息息相關的重要機械產品。手動軟密封球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
軟密封球閥 產品特點
（1）流體阻力小，其阻力系數與同長度的管段相等。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
軟密封球閥 主要零件材料
|
序號 |
零件名稱 |
國標材質 |
美標材質 |
|
1 |
閥體 |
WCB |
A216-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1Cr18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A216-WCB |
|
0 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667 Gr.32510 |
|
13 |
閥桿 |
1Cr33 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE |
軟密封球閥 技術規范
|
設計依據 |
國標系列 |
美標系列 |
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度焊接 |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113
JB/T79
Hg20592 |
ANSI B16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ASNI B16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
軟密封球閥 性能規范
|
壓力等級 |
試驗壓力(MPa） |
|
公稱壓力（PN） |
磅級（Class） |
殼體試驗 |
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |

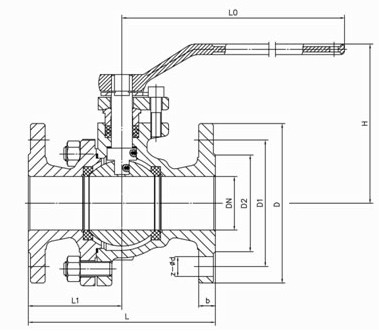

軟密封球閥 主要外形尺寸
PN1.6MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
|
法蘭連接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
PN2.5MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
|
法蘭連接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
PN4.0MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
|
法蘭連接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
PN6.4MPa外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
|
