H41X，HC41X(B型)，H41X-16T型消聲止回閥適用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。
消聲止回閥具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。
主要技術參數
|
型號 |
公稱壓力
PN(MPa) |
試驗壓力PS(MPa) |
工作溫度
(℃) |
適用介質 |
|
殼體 |
密封 |
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
潔凈水 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |

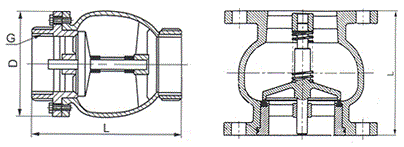

主要外形尺寸
|
型號 |
H41X H41H-P H41H-T |
|
DN(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
362 |
380 |
450 |
545 |
580 |
|
