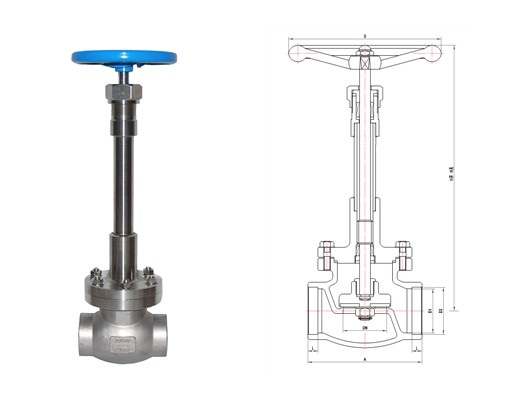

DJ61F-40P低溫截止閥
產品規范
|
公稱通徑 |
DN10mm～150mm |
|
公稱壓力 |
PN4.0MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
|
適用溫度 |
-196℃～+80℃ |
主要零部件材料
|
閥體 |
ZG0Cr18Ni9 |
|
閥蓋、閥瓣 |
0Cr18Ni9/H62 |
|
閥桿 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
主要外形及連接尺寸
|
公稱通徑
DN(mm) |
DJ61F-40P 低溫截止閥 |
重量
(kg) |
|
尺 寸 |
|
A |
H開 |
H關 |
L |
D1 |
D2 |
D |
|
10 |
70 |
258 |
250 |
8 |
10 |
14.5 |
65 |
1.36 |
|
15 |
70 |
258 |
250 |
8 |
15 |
18.5 |
65 |
1.58 |
|
20 |
90 |
322 |
310 |
8 |
20 |
25.5 |
100 |
2.22 |
|
25 |
90 |
322 |
310 |
8 |
25 |
32.5 |
100 |
2.38 |
|
32 |
100 |
390 |
370 |
10 |
32 |
38.5 |
120 |
4.68 |
|
40 |
100 |
390 |
370 |
10 |
40 |
48.5 |
120 |
4.8 |
|
50 |
140 |
483 |
460 |
10 |
50 |
57.5 |
160 |
9.92 |
|
65 |
170 |
483 |
460 |
10 |
65 |
76.5 |
160 |
12.89 |
|
80 |
200 |
528 |
490 |
15 |
80 |
89.5 |
200 |
22.51 |
|
100 |
220 |
540 |
500 |
15 |
100 |
108.5 |
240 |
29.65 |
|
150 |
300 |
640 |
580 |
20 |
150 |
159.5 |
300 |
53.88 |
|
|
|
|
|
| |
|
|
|
| |
|
|
