F643X-0.5型氣動扇形盲板閥 |
| F643X-0.5型氣動扇形盲板閥詳細說明 |
F643X-0.5型氣動扇形盲板閥主要由左閥體、右閥體、絲桿副、閥板密封圈、杠桿、氣缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開氣缸和翻板氣缸，夾緊、松開氣缸通過杠桿副和絲桿螺旋副驅動左、右閥體完成松開、夾緊動作，翻板氣缸驅動閥板完成開關動作。橡膠密封圏鑲嵌在閥板上，具有耐溫高、密封性能好、更換方便、使用壽命長等特點。本閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

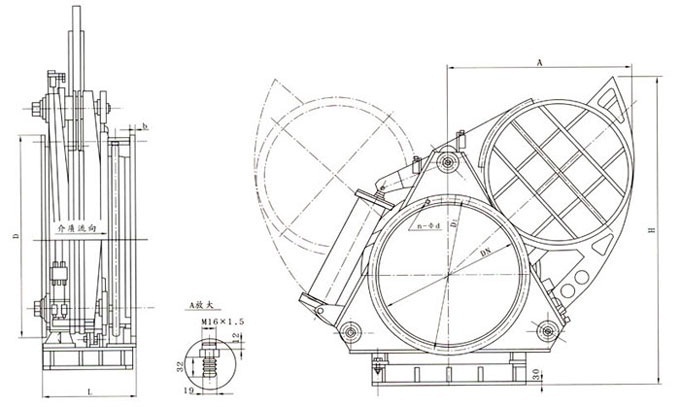

主要外形連接尺寸
|
DN |
L |
D |
D1 |
A |
Η |
b |
Ν-Φd |
重量(Kg) |
|
PN0.05 PN0.10 |
PN0.15 PN0.25 |
|
300 |
450 |
440 |
395 |
480 |
720 |
16 |
12-Φ22 |
255 |
280 |
|
350 |
450 |
490 |
445 |
520 |
810 |
16 |
12-Φ22 |
285 |
310 |
|
400 |
450 |
540 |
495 |
600 |
920 |
16 |
16-Φ22 |
300 |
330 |
|
450 |
500 |
595 |
550 |
658 |
995 |
16 |
16-Φ22 |
350 |
380 |
|
500 |
500 |
645 |
600 |
712 |
1102 |
20 |
20-Φ22 |
400 |
440 |
|
600 |
600 |
755 |
705 |
920 |
1500 |
20 |
20-Φ26 |
500 |
550 |
|
700 |
600 |
860 |
810 |
970 |
1600 |
20 |
24-Φ26 |
580 |
630 |
|
800 |
800 |
975 |
920 |
1100 |
1850 |
35 |
24-Φ30 |
1500 |
1650 |
|
900 |
800 |
1075 |
1020 |
1200 |
1980 |
35 |
24-Φ30 |
1800 |
1980 |
|
1000 |
800 |
1175 |
1120 |
1320 |
2200 |
35 |
28-Φ30 |
2100 |
|
|
|
|
|
| |
|
|
|
| |
|
|
