J11B氨用內螺紋截止閥閥體、閥蓋材質采用灰鑄鐵，密封面采用巴氏合金、四氟、尼龍，閥桿采用優質碳鋼。體積輕，阻力小，安裝方便，可廣泛應用于水電站、食品、化工、水產等冷凍冷藏系統。
主要用途
氨用內螺紋截止閥是安裝在制冷系統的設備或管路上，適于溫度-40~+120攝氏度的氨、氨液介質的管路及液化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。
使用范圍
通經范圍：DN15～DN50
壓力范圍：1.6MPa
溫度范圍：-40℃～120℃
介質范圍：丙烷、炳烯、甲醇、乙烷、煤氣、液氨、液化天然氣等低溫介質
主要零件材料
|
零件名稱 |
閥體、閥蓋 |
密封圈 |
填料 |
填料壓蓋 |
閥桿 |
墊片 |
|
J11B-25Z |
灰鑄鐵 |
巴氏合金 |
聚四氟
乙 烯 |
碳鋼 |
聚四氟
乙 烯 |
|
J11F-25Z |
灰鑄鐵 |
聚四氟乙烯 |
性能參數
|
公稱壓力PN（MPA） |
試驗壓力PS（MPa） |
適用介質 |
適用溫度（℃） |
|
2.5 |
3.8 |
氨氣、
氨液等
NH3 |
巴氏合金
-40℃
+150℃ |
四氟
-40℃
+200℃ |

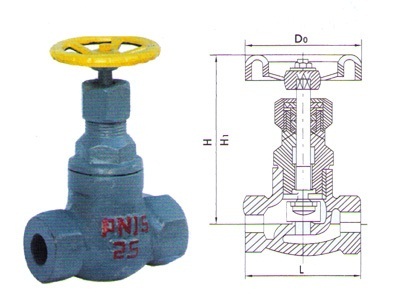

主要外形連接尺寸
|
口徑
DN |
總 長
（L） |
閥體長（L） |
全 開（H） |
全關（H1） |
手輪直徑（D0） |
連接方式 |
|
DN10 |
80 |
84 |
140 |
125 |
80 |
3/3”管柱螺紋 |
|
DN15 |
100 |
105 |
160 |
140 |
100 |
1/2”管柱螺紋 |
|
DN20 |
108 |
110 |
175 |
155 |
100 |
3/4”管柱螺紋 |
|
DN25 |
124 |
130 |
190 |
165 |
120 |
1”管柱螺紋 |
|
DN32 |
140 |
140 |
200 |
|
140 |
11/4”管柱螺紋 |
|
