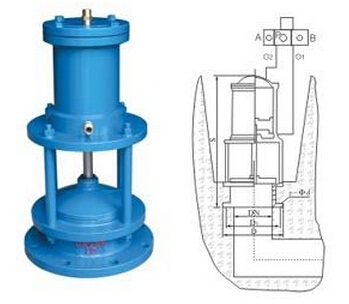

H742X液動池底排泥閥安裝于各類池子底部，用作于排除泥沙及污水
性能及特點
1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。
2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。
技術參數
液壓缸工作壓力：0.3-1.0MPa
液壓缸驅動介質：清水、空氣、油
介質溫度：常溫
注：如有特殊要求（訂貨時注明）
工作原理
本系列產品均由液壓缸和閥體組成
用換向閥改變流體進入液壓缸的上腔工下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。
主要外形尺寸
|
公稱通徑
DN（mm） |
H742X-1.0 |
接管螺紋G |
閥桿材料 |
|
H |
S |
D |
D1 |
z-фd |
|
150 |
110 |
490 |
280 |
240 |
8-23 |
1/2” |
不銹鋼 |
|
200 |
110 |
530 |
335 |
295 |
8-23 |
1/2” |
不銹鋼 |
|
250 |
110 |
570 |
390 |
350 |
12-23 |
1/2” |
不銹鋼 |
|
300 |
140 |
610 |
440 |
400 |
12-23 |
3/4” |
不銹鋼 |
|
400 |
140 |
710 |
565 |
515 |
16-25 |
1” |
不銹鋼 |
|
500 |
160 |
310 |
670 |
620 |
20-25 |
1” |
不銹鋼 |
|
