ZYC自力式壓差平衡閥是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制,保證系統基本不變,降低嗓音,平衡阻力,消除熱網和水力失調。
特點
1、適用于需要進行流量控制的水系統中,尤其適合于供熱,空調等非腐蝕性液體介質的流量控制。
2、安裝在水系統中,經運行前的一次調節,即可使系統流量自動恒定在要求的設定值。
3、能自動消除水系統中因各種因素引起的水力失調現象,保持用戶所需流量,克服“冷熱不均”。
4、提高供熱,空調的室溫合格率。
5、能有效的克服“大流量、小溫差”的不良運行方式,提高系統能效,實現經濟運行。
工作原理
ZYC自力式壓差平衡閥是用壓差作用來調節閥門的開度,利用閥芯的壓降變化來彌補管路阻力的變化,從而使在工況變化時能保持壓差基本不變,它的原理是在一定的流量范圍內,可以有效地控制被控系統的壓差恒定。
主要技術參數
型號 |
公稱壓力 |
殼體試驗壓力 |
壓差控制范圍 |
定壓差型 |
可調壓差型 |
ZYC-16-H3T |
1.6MPa |
2.4MPa |
10KPa\20KPa\30KPa |
10-30KPa |

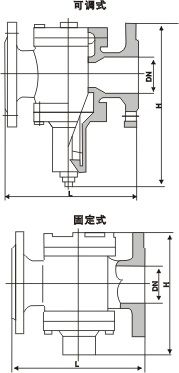

主要外形尺寸
DN(mm) |
連接方式 |
L(mm) |
H(mm) |
流量(M3/h) |
適用介質 |
介質溫度 |
主要零件材料 |
定壓差型 |
可調壓差型 |
15 |
螺紋 |
110 |
95 |
145 |
0.2-1 |
水 |
0-100℃ |
閥體,上蓋和下蓋為鑄鐵\閥芯為銅\膜片為尼龍強化橡膠\彈簧為不銹鋼 |
20 |
110 |
110 |
150 |
0.3-1.5 |
25 |
115 |
130 |
165 |
0.5-2 |
32 |
法蘭 |
130 |
140 |
190 |
1-4 |
40 |
200 |
190 |
340 |
1.5-6 |
50 |
215 |
205 |
355 |
2-8 |
65 |
230 |
240 |
390 |
3-12 |
80 |
275 |
300 |
500 |
5-20 |
100 |
290 |
350 |
550 |
10-30 |
125 |
310 |
380 |
580 |
15-45 |
|
