HF-4-3乙炔阻火器結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。適用于可燃氣體管道，如汽油、煤油、輕柴油、笨、甲笨、原油等油品的儲灌或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上、也可用在乙炔、氧氣、氮氣、天然氣的管道用品。
乙炔阻火器適用于管道閃點低于28℃甲類，油品，氫氧液化類和閃點低于60℃。
本阻火器是用于加熱爐的燃氣管道上。應安裝在然料氧進入噴嘴錢的燃料氧管道上，以防止空火。當噴嘴回火時阻火器內金屬網與止回閥器壁效應轉化為熱能使火焰熄滅，防止因回火而引起燃料氧管道內爆炸的危險。

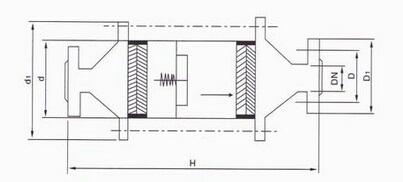

主要外形尺寸
|
規格 |
PN
(MPa) |
安裝尺寸 |
螺栓 |
|
D |
D1 |
d1 |
d |
h |
數量 |
螺紋 |
|
DN25 |
1.0 |
85 |
115 |
140 |
89 |
330 |
4 |
M12 |
|
DN50 |
125 |
165 |
190 |
108 |
375 |
4 |
M16 |
|
DN65 |
145 |
185 |
210 |
133 |
420 |
4 |
M16 |
|
DN80 |
160 |
200 |
240 |
159 |
460 |
4 |
M16 |
|
DN100 |
180 |
220 |
265 |
180 |
500 |
8 |
M16 |
|
DN150 |
240 |
285 |
320 |
240 |
600 |
8 |
M20 |
|
DN200 |
295 |
340 |
375 |
295 |
650 |
8 |
M20 |
|
